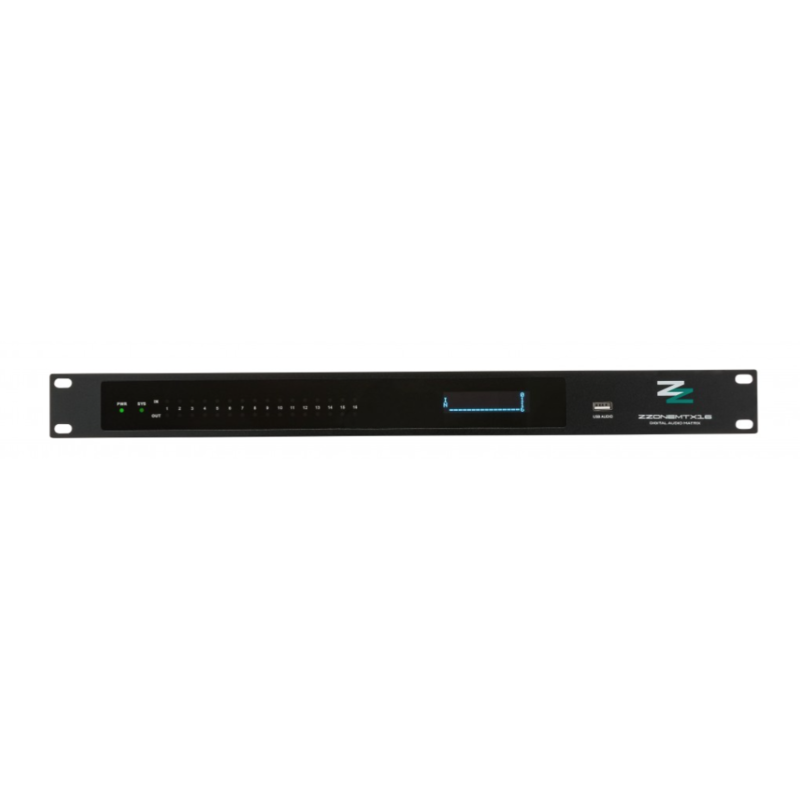

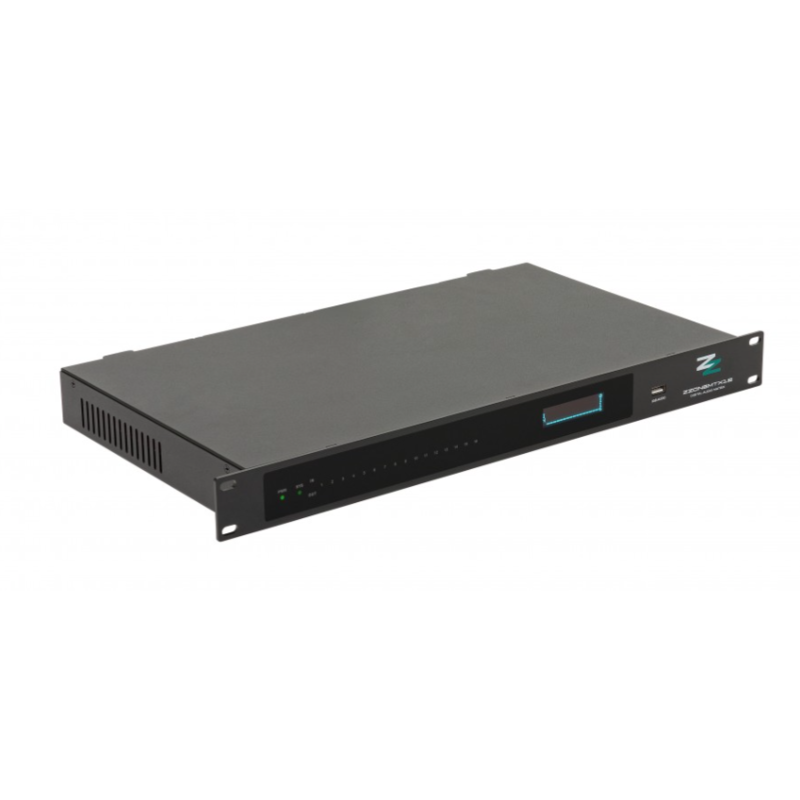

MATRICE AUDIO DSP

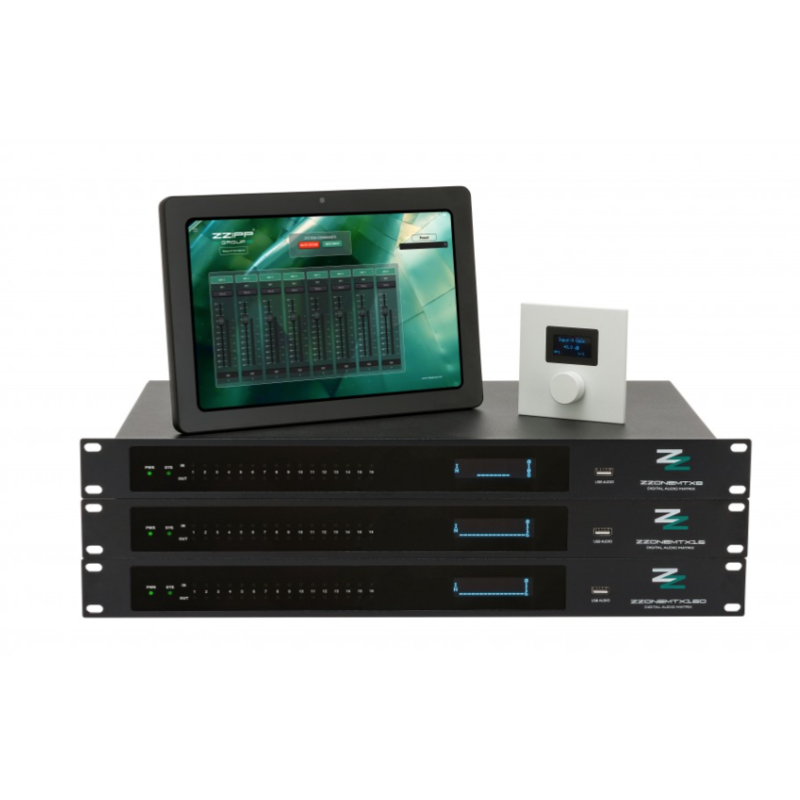

ZZONEMTX è una linea di matrici audio DSP basata su processore SHARC ADP-21489, progettata per l’integrazione AV e controllabile tramite il software ZZONEMTX DSP 3.0 Supporta il protocollo Dante e la comunicazione con sistemi di terze parti tramite protocolli UDP, RS232 e RS485, consentendo la gestione del routing e del processing audio in tempo reale. Il DSP lavora a 40 bit in virgola mobile e integra algoritmi selezionabili e componibili come Automixer, AEC, ANS e AGC, oltre a EQ, Gate, Compressori e feedback suppressor, garantendo un’elevata headroom sui segnali audio. La linea integra una interfaccia USB audio 2×2 utilizzabile come scheda audio dedicata. Il controllo delle matrici avviene tramite ZZONEMTX DSP 3.0, che consente la configurazione del sistema e la personalizzazione dell’interfaccia utente per ZZONEMTX10T, PC, smartphone e tablet Android o iOS.

Caratteristiche tecniche:

• DSP SHARC ADSP-21489 - 450MPS 2.7GFLOPs

• 16 IN analogici Mic/Line su terminal blocks

• 16 OUT analogiche livello linea su terminal block

• Alimentazione Phantom +48V (Max 10mA selezionabili per ogni ingresso)

• Interfacce: LAN 10/100

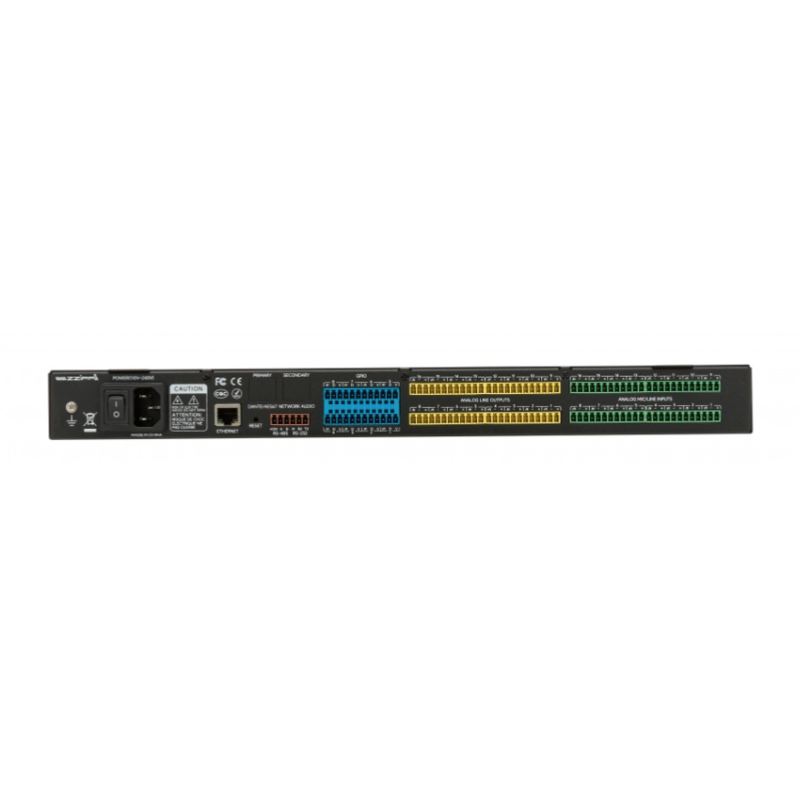

• Connessioni: Rj45, USB type A, RS232, RS485, Terminal Block

• Audio input 0-60dB a step di 3 dB

• Risposta in frequenza 20Hz - 20KHz (+/-0,3dB)

• Sample rate 48KHz

• Profondità di bit 24

• Livello max +18dBu

• EIN <-125dB, 20Hz - 20KHz ponderato A

• Rumore di fondo -95dB ponderato A

• THD 0,003% @ 4 dBu

• Range dinamico A/D 110dB

• Range dinamico D/A 112dB

• Isolamento canali 108dB

• Impedenza di ingresso bilanciata 5.4 KOhm

• Impedenza di uscita bilanciata 600 Ohm

• Latenza del sistema <5ms

• Alimentazione 110-240V 50Hz-60Hz

• Consumo massimo 40W

• Dimensioni 482 x 264 x 44mm

• Peso netto 2,2Kg

• Peso lordo 3,2Kg
